萬能式斷路器的工作原理與應用領域
發表時間：2025-10-02 07:56:44 人氣：

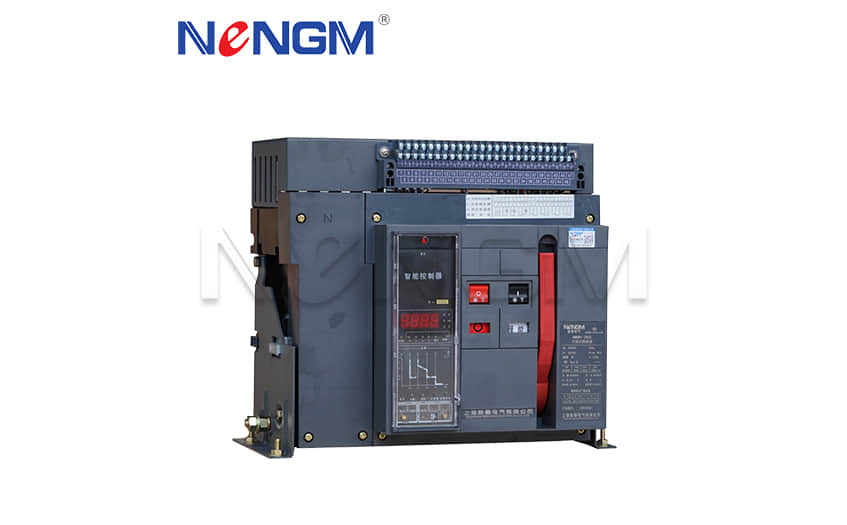

萬能式斷路器（MCCB，Molded Case Circuit Breaker）是一種廣泛應用于電力系統中的低壓保護裝置，主要用于保護電氣設備免受過載、短路等電氣故障的損害。它具有過載保護、短路保護以及漏電保護等多重功能，在工業、商業及家庭電力系統中都得到了廣泛應用。本文將介紹萬能式斷路器的工作原理、特點以及應用領域。
萬能式斷路器的核心功能是通過內部的機械裝置來切斷電流，從而防止電路中的過載或短路情況造成電氣設備損壞。其工作原理基于熱磁雙重保護機制。
熱保護（過載保護）
萬能式斷路器通過熱保護功能來檢測電流的過載情況。當電流超過斷路器的設定值時，內部的熱敏元件會因過熱而發生變形，從而觸發斷路器的動作，切斷電流。這種保護通常用于防止電路中出現長時間過載的情況。
磁保護（短路保護）
短路發生時，電流瞬間增大，磁性元件會迅速反應，在極短時間內觸發斷路器動作，切斷電流，防止電路設備因短路而損壞。與熱保護相比，磁保護反應速度更快，能在幾毫秒內切斷電路。
二、萬能式斷路器的特點
高可靠性
萬能式斷路器采用模塑外殼，外觀堅固，耐用，能夠有效防止外界環境的影響，如灰塵、濕氣等。其內部采用高性能的電氣元件，使得保護功能更加可靠。
可調性
多數萬能式斷路器可以根據需要調節過載保護和短路保護的參數。用戶可以根據實際使用的電氣設備的額定電流及運行條件，靈活調整保護的范圍，以確保電路的安全。
多種保護功能
除了常見的過載保護和短路保護外，某些萬能式斷路器還提供漏電保護、過壓保護、欠壓保護等功能，能全面保障電氣系統的安全。
寬廣的應用范圍
