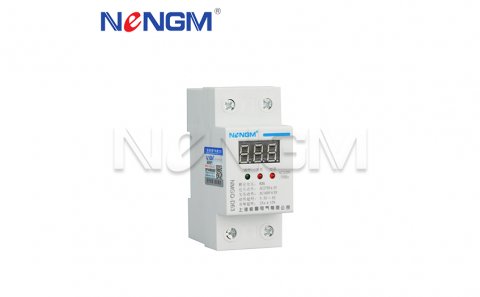

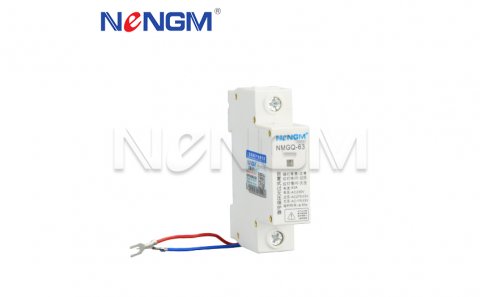

自復式過欠壓保護器、過欠壓保護器、主動復位過電壓保護器、過欠壓保護器、全主動過電壓保護器、單相過欠壓保護器、過欠壓保護器、自復式過欠壓保護器探測器。

由于單相線路過電壓引起的中性線故障，對單相電氣設備進行保護.主要用于單相電氣設備配電線路的保護.

自復位過壓和欠壓保護器工作原理框

自復式過欠壓保護器原理框架由電源電路、電壓采樣電路、微處理器、運行狀態指示電路、驅動電路、磁持續繼電器、儲能濾波電容器等組成。電源電路的輸入端為電源的輸入端，輸出直流電源為微處理器、驅動電路、永磁繼電器和儲能濾波電容器。

電壓采樣電路的輸入端為柵極電壓，輸出電壓信號發送給微處理器。微處理器輸出兩組信號，一組是工作狀態信號，輸出到操作狀態指示電路，另一路是驅動信號，輸出到驅動電路，磁貼繼電器由驅動電路驅動。儲能電容器為磁貼繼電器提供瞬時工作能量。

自復位過壓和欠壓保護器原理

自復式過欠壓保護器原理，其工作原理是：當電網接通時，微處理器通過電壓采樣電路檢測電網電壓。當電網電壓檢測到在正常范圍內時，輸出兩組信號，一組信號至狀態指示電路，正常指示燈亮，另一組輸出拉入脈沖信號至驅動電路。驅動電路驅動磁繼電器吸進并連接主電路。

當電網電壓為過電壓或欠壓時，微處理器通過電壓采樣電路檢測電網的電壓過電壓或欠電壓，輸出兩組信號，一組輸出到狀態指示電路，對應的過電壓或欠壓指示燈接通，另一路徑輸出脈沖信號到驅動電路，驅動電路驅動磁貼繼電器釋放、阻塞主回路，達到欠壓保護的目的。

當電網電壓正常恢復時，微處理器通過電壓采樣電路檢測到電網電壓正常恢復。正常信號輸出到狀態指示電路。過壓或欠壓指示燈熄滅，正常指示燈亮，并輸入3分鐘延時計時器。在3min延遲時間內，電壓正常，輸出引入脈沖信號輸出到驅動電路。驅動電路將磁棒驅動到繼電器以閉合和閉合主回路以達到自恢復意圖。
