產品概述

NMSG自動轉換開關(ATSE),是集開關與邏輯控制于一體,無需外加控制器,真正實現機電一體化的自動轉換開關,具有電壓檢測、頻率檢測、通訊接口、電氣、機械互鎖等功能,可實現自動、電動遠程、緊急手動控制。

操作是由邏輯控制板以各種邏輯命令來管理電機、變速箱的操作運行來實現,電機帶開關彈簧儲蓄能,瞬時釋放的加速機構,快速接通分?jǐn)嚯娐菲骰蜻M(jìn)行電路轉換,通過明顯可見狀態實現安全隔離,極大的提高了各項電氣性能與機械性能。

NMSG開關整體設計為金屬外殼,小巧堅固。NMSG開關,控制部分為金屬外殼,開關部分采用玻璃纖維不飽和聚脂樹脂制造外殼,有較強的介電性能,防護能力和可靠的操作安全性。

開關適用于供電系統的主電源與備用的自動轉換或兩臺負載設備的自動轉換及安全隔離等。

開關造型美觀,新穎、簡潔、體積小、功能全,是同類產品的理想選擇。

NMSG系列產品已通過電磁兼容性檢測。

型號含義

注:

1、NMSG-100型的有帶消防和不帶消防的區別, 100型以上都帶消防;

2、帶油機發電、反饋信號、遠控、液晶顯示、RS485通訊等功能訂貨時請說明;

適用范圍

NMSG系列自動轉化開關主要用于交流50Hz,額定電壓380v,直流額定電壓220V,額定電流16至3200A的配電或電動機網絡中一主一備或互為備用電源切換系統及市電和發電機組的負荷切換。同時可用于不頻繁接通與分?jǐn)嚯娐芳熬€路的隔離之用。

產品廣泛應用于消防、醫院、銀行、高層建筑等不允許斷電的重要供電場所的輸、配電系統及自動化系統。

符合標準

標準:

IEC60947-1 (1998) 《低壓開關設備和控制設備**部分總則》

IEG60947-3 (1999) 《低壓開關設備和控制設備、開關、隔離器、隔離開關機熔斷器組合電器》

EC60947-6 (1999)《低壓開關設備和控制設備多功能開關自動轉換開關電器》

**標準:

GB14048.1-2016 《低壓開關設備和控制設備總則》

GB14048.3-2016 《低壓開關設備和控制設備、低壓開關、隔離器、隔離開關及熔斷器組合電器》

GB/T14048.11-2016 《低壓開關設備和控制設備多功能電器**篇:自動轉換開關電器》

產品特點

▲采用雙列復合式觸頭橫拉式機構微電機預儲能及微電子控制技術術,基本實現零飛狐(無滅弧罩) ;

▲采用可靠的機械聯鎖和電氣聯鎖,執行無元件采用獨立的負荷隔離開關,使用安全可靠;

▲采用過零位技術,緊急情況下可強制置零(同時切斷兩路電源) ,滿足消防聯動需要;

▲執行負荷隔離開關切換采用單一電動機驅動,切換可靠平穩、無噪音、沖擊力小;

▲操作器驅動電機只在執行負荷隔離開關切換瞬、司通過電流,穩態工作無需提供工作電流,節能顯著。

▲執行負荷隔離開關帶有機械聯鎖裝置,保證常用、備用電源工作可靠互不干涉;

▲具有明顯通斷位置指示、掛鎖等功能,可靠實現電源與負載間的隔離;

▲安全性能好, 自動化程度高,可靠性高,使用壽命8000次以上;

▲機電一體化設計,開關轉換準確、靈活、順暢,采用先進的邏輯控制技術,抗干擾能力強,對外無干擾

▲具有主電源合、備用電源分;主電源分、備用電源合;主、備電源均斷開三種穩定工作(1-0-11) ;

▲安裝方便,控制回路采用接插式端子連接;

▲四種操作功能:緊急手動操作、電動遠程控制操作、自動控制狀態時緊急斷開操作、自動控制操作。

使用環境

NMSG自動轉換開關在下列條件下能可靠工作:

▲海拔高度不超過2000米;

▲環境溫度不高于40℃,不低于-5℃,相對濕度不大于95%;

▲無爆炸危險介質環境;

▲無雨雪侵襲環境;

注:若預期適用于周圍空氣溫度高于+40℃或低于-5℃--45℃的條件下,用戶應向制造廠說明。

智能型性能

1·三種穩定工作位置:

常合:常用合閘,備用分閘。備合:常用分閘,備用合閘。雙分:常用分閘,備用分閘。

2兩種可選自動工作方式

▲自投自復:備用合閘且常用電源恢復正常時,不管備用電源是否正常,開關自動轉換到常合。

▲自投不自復:備用合閘且常用電源恢復正常時,而備用電源正常,開關不轉換,只有備用電源異常時,開關才會自動轉換到常合。

3四種轉換控制方式

▲自動控制:控制器根據當前電壓狀況以及設置的工作方式自動轉換到合適的工作位置。

▲人工控制:當供電電源正常時,可通過按鍵將開關轉換到任意工作位置。

▲手動控制:把鑰匙打到手動位置后,可用手柄手動操作。

▲遠程控制:通過遠程可編程輸入信號或者485通訊端口,控制開關切換到所需的工作位置。

4,產品功能

實時監控和顯示運行參數,實時轉換開關位置并報警。欠壓、過壓、缺相保護功能,防止故障電源向負載供電。自診斷和故障報警功能。

5可選功能有

消防雙分報警,發電自動控制,兩組可編程信號輸出繼電器、電源指示、通訊。

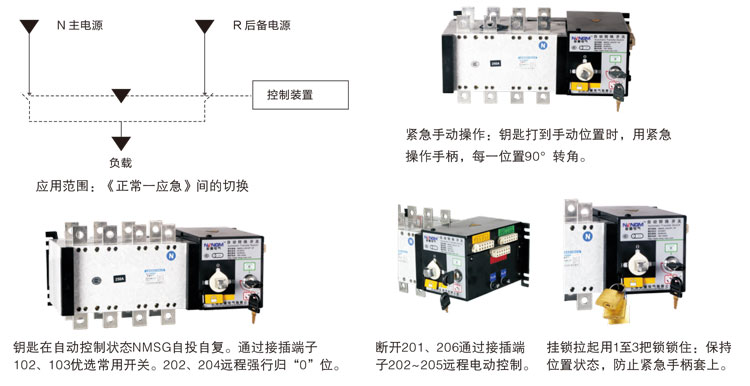

控制與操作

NMSG-63A~1600A自動轉換開關控制與操作

由邏輯控制板,以不同的邏輯程序來管理直接裝于開關內的電機、變速箱的運行操作來保證開關的位置。

電機為聚氯丁橡膠絕緣濕熱型電機裝有安全裝置,在超出110℃溫度和過電流狀態時跳閘。在故障消失后自動投入工作,可逆減速齒輪采用直齒齒輪。

主要技術參數與接線尺寸圖
