萬能式斷路器在我們家里很少見，但是現在工廠企業常見的斷路器，但是這種斷路器因為在以前不常見，所以在發生故障后就是很多工作經驗豐富的老師傅一時也找不到問題故障所在，所以接下來給大家講講萬能式斷路器常見的故障有哪些?

1故障概述

西門子低壓萬能斷路器(型號3WE7381)是某生產廠重要控制設備，已投運近30年，缺少后備件替代。在2015年9月以來，該設備無故多次跳閘。技術人員對現場負載和點檢記錄查驗：斷路器分合閘動作正常;無負載接地、相間短路等故障問題。

現場繼電保護系統無故障報警記錄。對萬能斷路器進行內場大電流整定試驗，按原有整定方案進行檢查時也未發現智能電子脫扣器存在動作值偏差。將該斷路器重新投入運行狀態，不久后再次跳閘。

2原因分析

技術人員從萬能式斷路器上拆下電子脫扣器，并對其進行解體檢查分析。該脫扣器除了集成電路板以外，內部還存在S16，S17，S18三副輔助接點通過插針與控制回路連接。

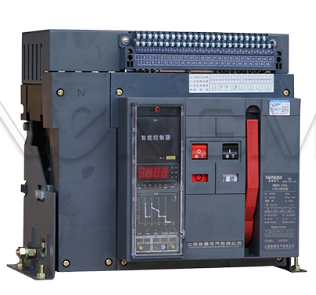

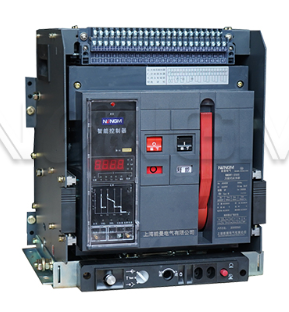

WE萬能式低壓斷路器

電子式控制器集成電路和控制接點

通過查閱圖紙，過流時電子控制器控制分斷方式有兩種：①輸出過流電信號，控制HA過流脫扣器分斷斷路器為過流動作主保護方式;②輸出過流電信號控制S16、S17輔助接點動作，斷開欠壓脫扣器控制回路，欠壓脫扣器動作分斷斷路器為過流動作后備保護方式。主保護方式的動作優先度高于后備保護方式。

對斷路器電動分閘的所有控制方式進一步分析，以脫扣器型式分有三類。

2.1用分勵脫扣器斷開

當分勵脫扣器電源電壓(在脫扣動作時間測得)保持在額定控制電源電壓US的70%和110%之間(交流在額定頻率下)，在斷路器所有工作條件下分勵脫扣器應脫扣，使斷路器斷開。

2.2用過流脫扣器HA斷開

1)過載情況下斷開

對于過載控制器所有的電流整定值，HA過流脫扣器應使斷路器脫扣。

2)短路情況下斷開

對于短路電流控制器所有的電流整定值，HA過流脫扣器應使斷路器脫扣。

2.3用欠電壓脫扣器斷開

1)欠壓脫扣

欠壓脫扣器Q01與斷路器組合，當外施電壓下降，甚至緩慢下降至額定電壓的70%至35%范圍內，與斷路器組合的欠壓脫扣器應動作，使斷路器脫扣。

2)過載時S16輔助接點控制欠壓脫扣器斷開

對于過載控制器所有的電流整定值，控制器應發出電信號控制S16輔助接點動作，④-⑤常開接點閉合，保護系統中間繼電器K12接觸器線圈得電，K12常閉接點動作，欠壓線圈Q01失電，斷路器脫扣。

3)短路時S17輔助接點控制欠壓脫扣器斷開

原有的常規試驗存在3個問題。首先原過流特性試驗只有主保護檢測，缺少后備保護同步檢測方法;其次控制器輔助接點動作狀態無指示器或輔助開關信號協助判定;缺少后備保護動作特性判定表。

技術人員設計新常規試驗方案如下：

(1)驗證欠電壓和分勵脫扣器動作試驗。

(2)過載、短路保護特性試驗，斷路器整定值脫扣動作判定主保護動作狀態。
