用途及適用范圍

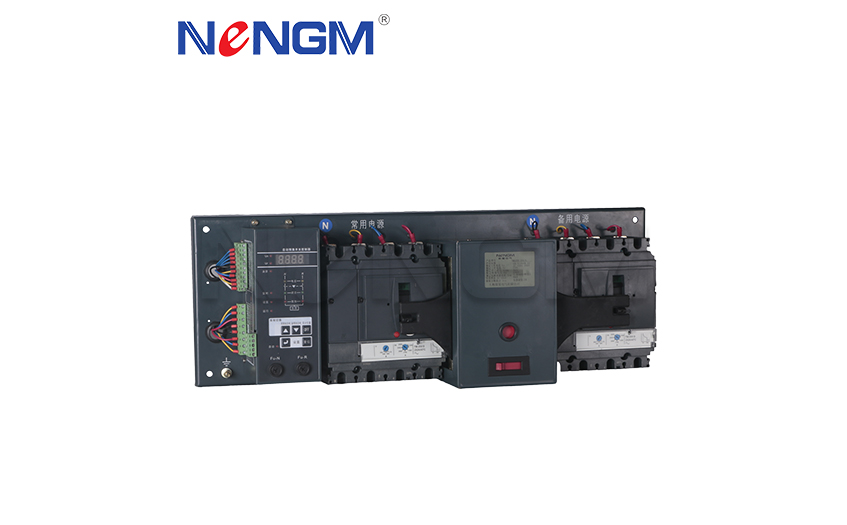

NMSNA(B)系列雙電源自動轉換開關是利用微機控制技術開發研制的新一代自動轉換開關。該開關以本公司的NS, C65系列斷路器為執行元件,并配以機電一體化、帶有機電雙重聯鎖的新型控制機構,特別適合用在不容許電源斷電的重要供電場所。為滿足現場需求, 自動轉換開關可實現自投自復、自投不自復、互為備用三種不同的工作方式。

NMSNA(B)系列雙電源自動轉換開關廣泛應用于確保電力安全和生產連續性的商業和服務部門,如醫院手術房、高層建筑安全保障系統、計算機房(銀行、保險公司等)、購物中心照明系統等,及工業連續生產線、船舶機房、熱電力站、港口和鐵路系統、高速路照明系統、軍隊駐地控制系統。

型號含義

注:

1、對非標類產品客戶需注明具體要求,如消防信號的形式(恒壓DC24V脈沖DC24V/恒壓AC220V/脈沖AC220V,不加標注時默認值為恒壓DC24V)、無源反饋信號的類型(位置報警)、數量(默認值為1組位置反饋信號)。

2、如客戶對執行斷路器、脫扣器有特殊要求,需另加注明。

3、M型是指手動型雙電源轉換開關電器。

產品特征

▲三種可選工作方式

自投自復工作方式

自投不自復工作方式

互為備用工作方式

▲三種穩定工作位置

常用電源合、備用電源分

常用電源分、備用電源合

常用電源分、備用電源分

▲使用類別: AC33B, 電動機負載或包含電動機、電阻負載和30%以下白燈負載的混合載。

▲體積小、結構簡單、外形美觀,具備1A-630A規格,操作方便,使用壽命長、2極、3極、4極開關均可提供。

▲開關切換驅動采用單電機驅動,結構簡單切換可靠平穩、無噪音、沖擊力小。

▲開關帶有機電聯鎖保護,確保自動轉換開關可靠工作、互不干涉。

▲開關能帶負載自動切換,緊急時可采用手柄進行手動切換。

▲與其它公司同類產品相比的特色;

控制器保護熔斷器分?jǐn)嗄芰?0KA,提高了配電安全。

在手動與自動運行方式間加有聯鎖,保證自動情況下不可手動操作。

執行斷路手柄折斷、觸頭粘接或負載故障(過載、短路)時自動轉換開關不切換,真正實現機電聯鎖。

▲MCB型自動轉換開關驅動機構擒縱由叉型改為凹型,解決了MCB加長手柄斷裂、MCB閉合不同步等故障,

恢復了MCB速合、速斷的功能,有效提高了產品機械壽命。

▲提供接錯線保護,當用戶將電源零線與火線接反時,通過聲光進行報替,提高了設備的可靠性。

產品特性解釋

A)自投自復:當常用電源正常時,控制器發出指令,常用電源控制斷路器合,備用電源控制斷路器分, 自動轉換開關電器處于(1, 0)狀態。當常用電源異常時,控制器發出指令,常用電源控制斷器分,備用電源控制斷路器合, 自動轉換開關電器處于(0, 1)狀態。當常用電源恢復正常時,控制器發出指令,常用電源控制斷路器合,備用電源控制斷路器分, 自動轉換開關電器又處于(0, 1)狀態。

B)自投不自復:當常用電源正常時,控制器發出指令,常用電源控制斷路器合,備用電源控制斷路器分,自動轉換開關電器處于(1, 0)狀態。當常用電源異常時,控制器發出指令,常用電源控制斷路器分,備用電源控制斷路器合, 自動轉換開關電器電源處于(0, 1)狀態,當常用電源恢復正常時, 自動轉換開關電器仍處于(0, 1)狀態只有操作“復位”按鈕,才能使常用電源控制斷路器合,備用電源控制斷路器分, 自動轉換開關電器才轉回到(1,0)狀態。

C)互為備用:當常用電源正常時,控制器發出指令,常用電源控制斷路器合,備用電源控制斷路器分,自動轉換開關電器處于(1, 0)狀態。當常用電源異常時,控制器發出指令,常用電源控制斷路器分,備用電源控制斷路器合, 自動轉換開關電器處于(0, 1)狀態。當常用電源恢復正常時, 自動轉換開關電器仍處于(0, 1)狀態,只有備用電源斷電,才能使常用電源控制斷器合,備用電源控制斷路器分, 自動轉換開關電器才轉回到(1,0)狀態。

D)指令(消防)復位(消防指令切非) :無論自動轉換開關電器處于何種狀態,消防中心發出切非指令,使自動轉換開關電器常用電源控制斷路器和備用電源控制斷路器全部分閘,開關處于(0, 0)狀態。

E)反饋信號:反映自動轉換開關電器兩臺控制斷路器工作狀態的信號,一般從控制斷路器輔助觸頭取出信號。

F)電網一電網:自動轉換開關電器電源取自兩路電網電源。

G)電網一發電機:自動轉換開關電器電源取自電網電源和發電機。

H)聯絡型聯絡型自動轉換開關電器有三臺塑殼斷路器組成。其中, QA和QB塑殼斷路器分別由兩路電源或兩段母線電源供給, QC塑殼斷路器在QA及QB輸出端聯絡。當其中任意一路電源出現故障,該斷路器分閘, QC斷路器合閘,通過該斷路器聯絡,從另一路電源供電,當故障消除,聯絡斷路器分閘,故障電源斷路器重新合閘。自動轉換開關電器恢復正常工作。

外形安裝尺寸
